Как это работает

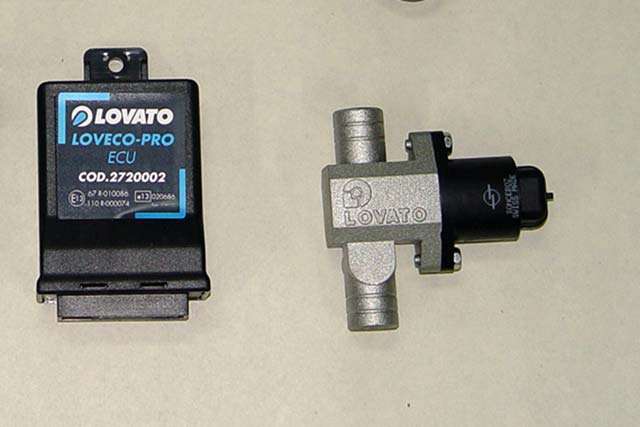

3 поколение ГБО

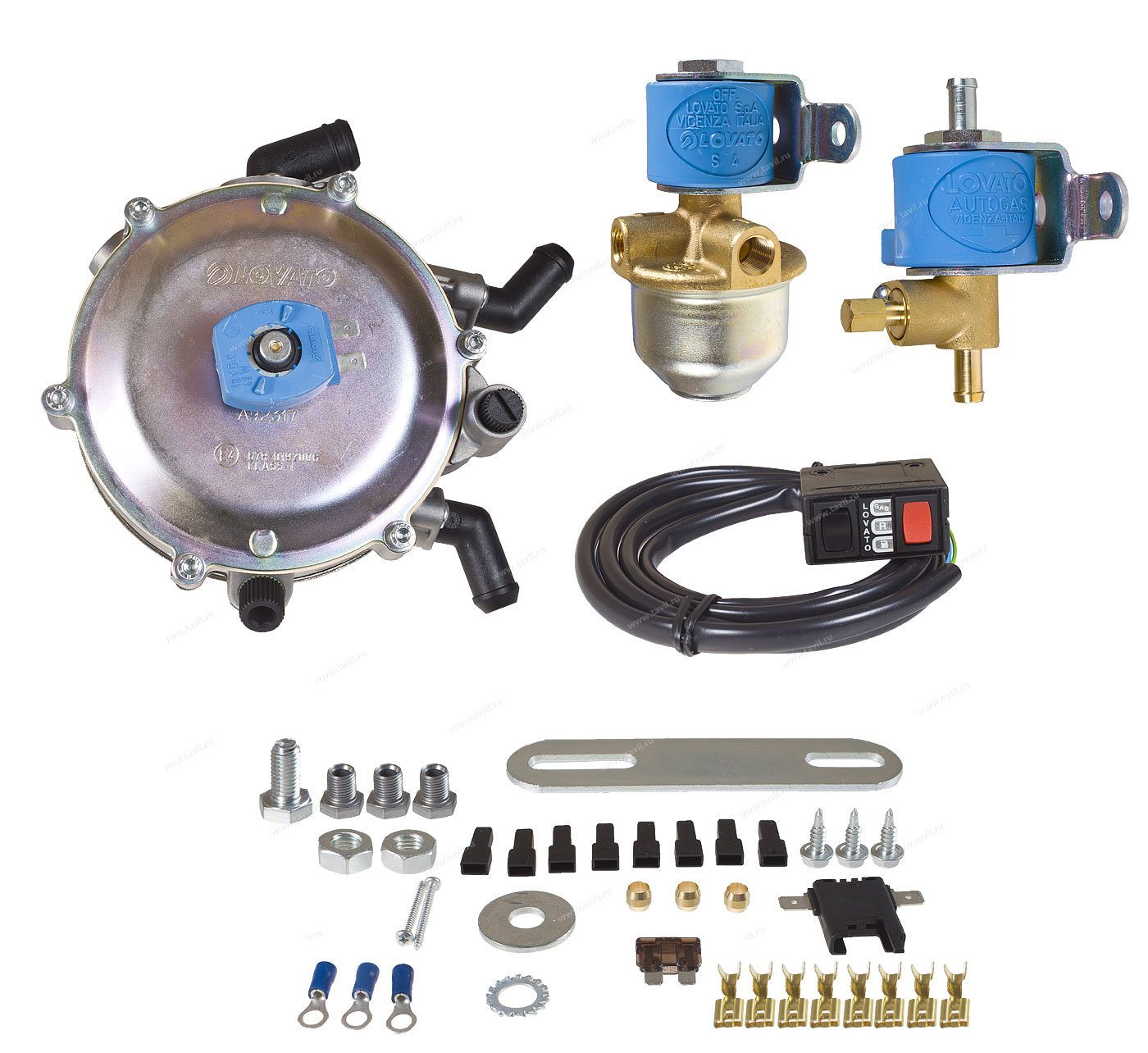

Сжиженная пропан-бутановая смесь, находящаяся в баллоне под давлением, через мультиклапан и расходную магистраль, подается к газовому электроклапану.
Далее, при прогреве двигателя до температуры записанной в электронный мозг, и/или достижении определенных оборотов в минуту, закрывает подачу сигнала к бензиновым форсункам, эмулируя их работу.
Одновременно с этим газовый электроклапан открывается и сжиженная газовая смесь поступает в редуктор-испаритель, далее, шаговый двигатель приподнимает золотник дозатора и газовая смесь поступает в смеситель и мотор.
Любое изменение работы двигателя приводит к изменению качественной и количественной характеристики смеси.
С помощью лямбда зонда врезанного в выхлопную систему контролируется качественный показатель.
А с помощью датчика положения дроссельной заслонки — количественный, эти показатели передаются на электронный блок управления.
Далее «электроника», с помощью золотника, регулирует заданное соотношение газовая/воздушная смесь и дозирует ее. Электронный блок управления отслеживает температуру, обороты двигателя, и состав смеси по поступающим в него сигналам с датчиков.

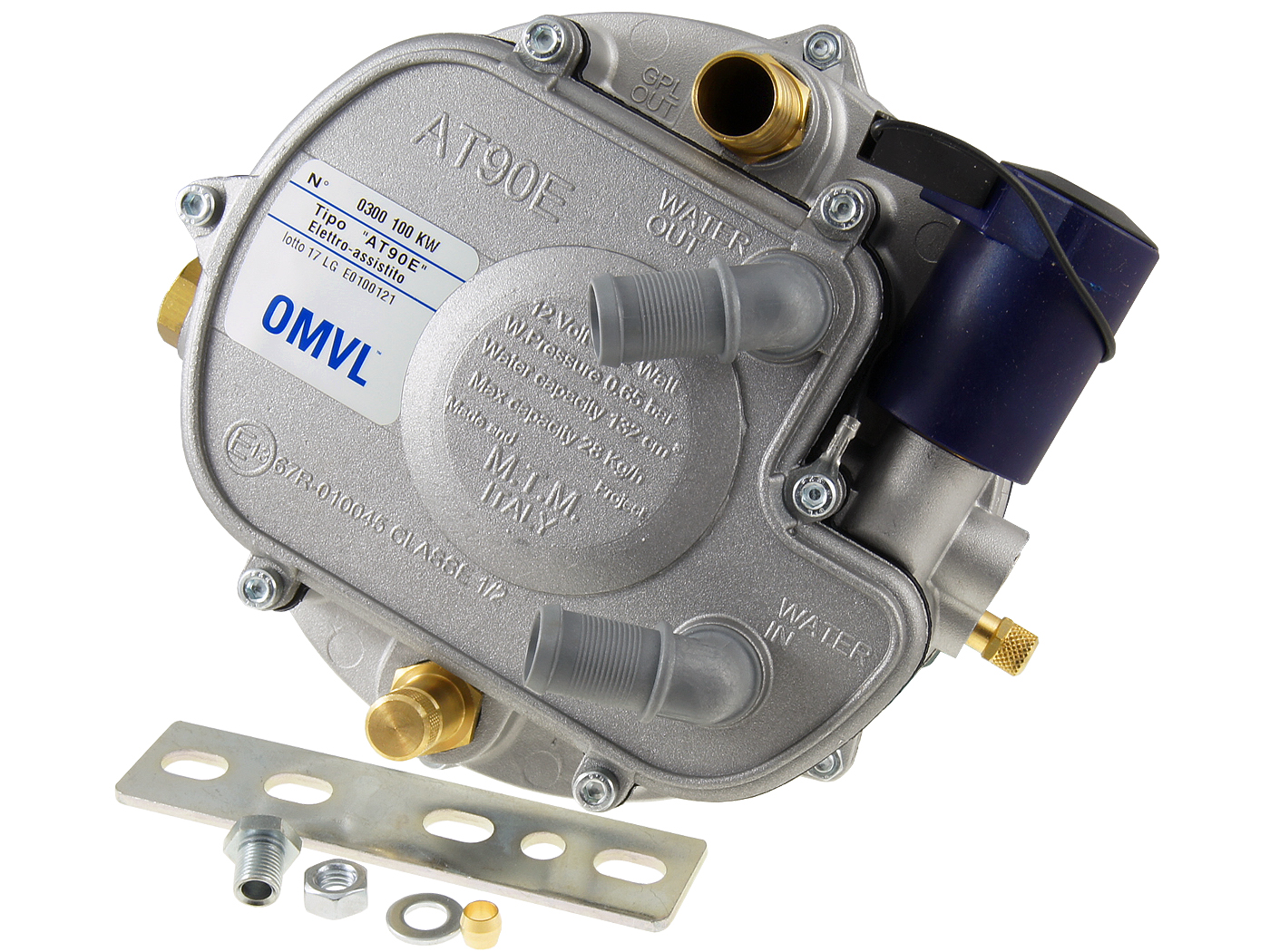

Отличие от ГБО 2 проявляется в том, что электроника блока контролирует подачу газа, и ее отключение.
Задача электронного блока — создать оптимальную концентрацию газо-воздушной смеси для разных режимов работы двигателя. Это позволяет водителю меньше внимания уделять манипуляциям по переходу на газовое топливо.
В технической части обеспечивается большая долговечность службы двигателя внутреннего сгорания за счет отсутствия обедненной смеси, которая наносит вред паре седло клапана — клапан.
Также это способствует уменьшению количества вредных выбросов в атмосферу при работе двигателя

4 поколение ГБО

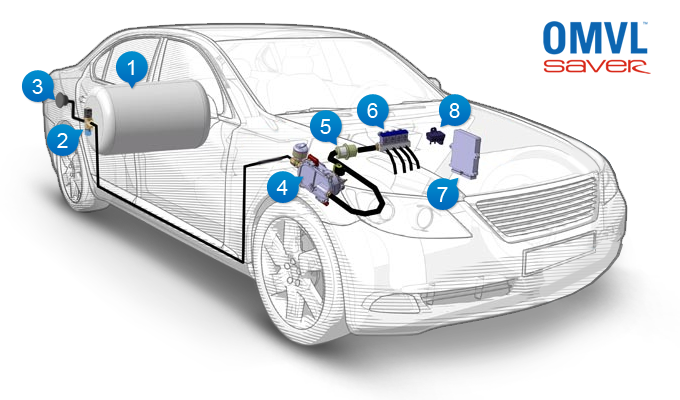

Схема установки газобаллонного оборудования

• 1. Газовый баллон.
• 2. Мультиклапан / Вентиль баллонный.
• 3. Выносное заправочное устройство (ВЗУ).
• 4. Регулятор давления (редуктор-испаритель).
• 5. Фильтр газа.
• 6. Рампа газовых инжекторов.
• 7. Электронный блок управления (ЭБУ) системой ГБО.
• 8. Датчик давления и разряжения газа.

Из баллона по трубкам высокого давления газ поступает в редуктор-испаритель (4), где давление понижается до 1 атмосферы. В газовом фильтре (5) пропан-бутан очищается от взвешенных частиц. К каждому цилиндру двигателя газ подается через отдельную форсунку(6). Таким образом, на четырехцилиндровый мотор устанавливаются газовые инжекторы с четырьмя форсунками. Производительность газовых инжекторов изменяется вворачиванием в выходные сопла ввертышей с различным проходным сечением, обеспечивая безупречную работу системы, как на малолитражках, так и на объемных двигателях.
Вся система контролируется блоком управления (7). В ГБО 4-го поколения используется электронный блок управления (ЭБУ), который считывает сигнал времени открытия бензиновых форсунок от блока управления бензиновой системой и определяет оптимальное время открытия форсунок газовых инжекторов. Блок управления ГБО позволяет переключать сигнал с бензиновых на газовые инжекторы, блокируя подачу бензина. В салоне автомобиля устанавливается сенсорная кнопка-переключатель режимов газ и бензин. В любое время, как на ходу, так и на холостых оборотах, вы можете переключиться с бензина на газ и обратно.
Комплекты ГБО 4-го поколения комплектуются дополнительным датчиком (8). Датчик давления и разряжения (8) измеряет разницу между разряжением во впускном коллекторе и давлением газа в рампе инжекторов. Другое распространенное название этого датчика — МАП-сенсор.

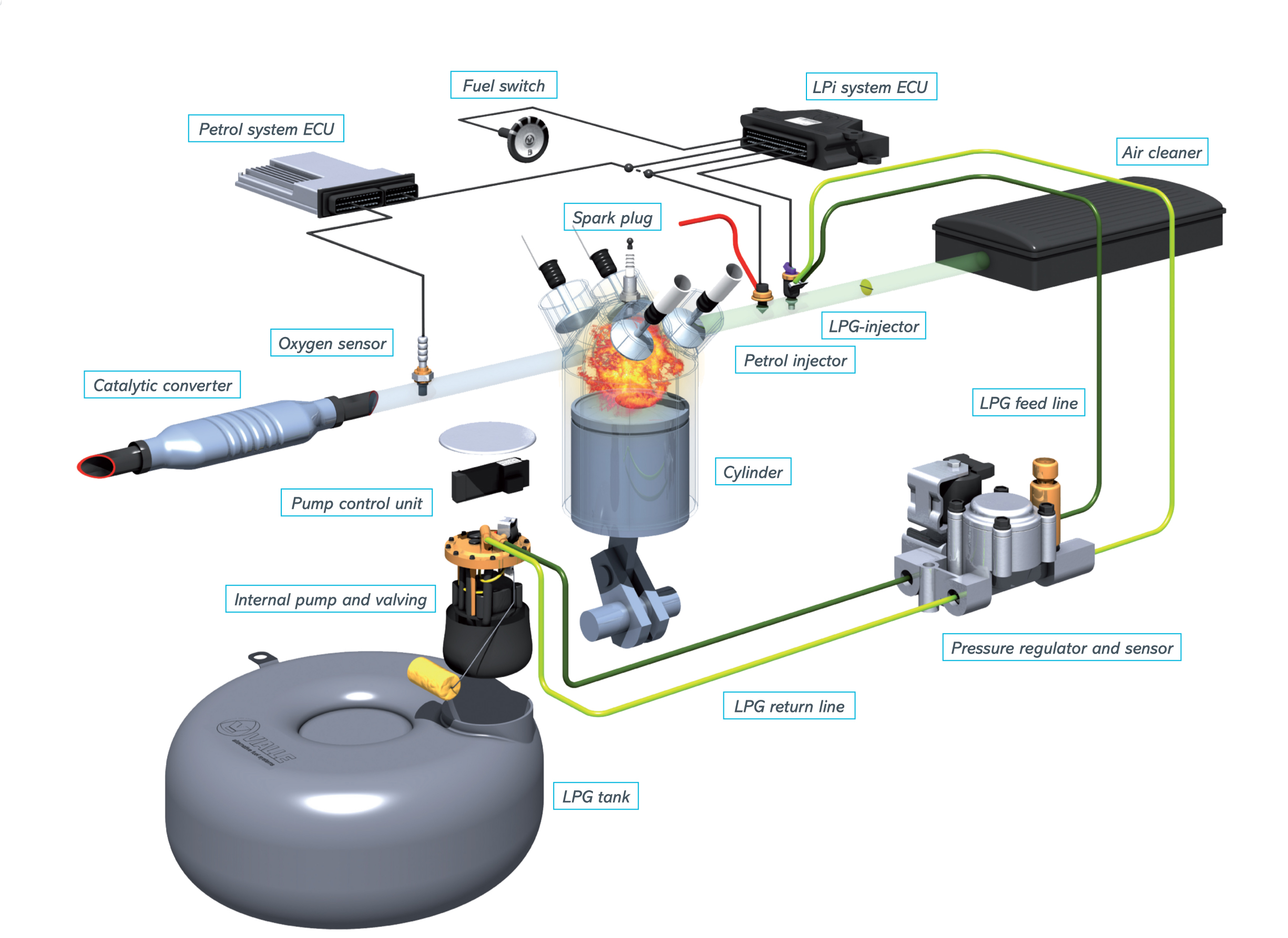

5 поколение ГБО

В отличие от систем 4-го поколения, в системах 5-го поколения газ поступает в цилиндры в жидкой фазе.
Для этого в баллоне находится «газонасос», который обеспечивает циркуляцию жидкой фазы газа из баллона через рампу газовых форсунок с клапаном обратного давления обратно в баллон.
Системы пятого поколения используют вычислительные мощности и топливные карты, заложенные в штатный контроллер автомобиля, и вносят лишь необходимые поправки для адаптации газовой системы к бензиновой топливной карте.
5 поколение ГБО характеризует наличие отдельных электромагнитных форсунок впрыска газа в каждый цилиндр, то есть оно полностью аналогично бензиновой системе.
Фазу и дозировку впрыска определяет штатный бензиновый контроллер автомобиля.
Важным плюсом систем 3-го, 4-го и 5-го поколения является функция автоматического перехода с газового топлива на бензиновое.
